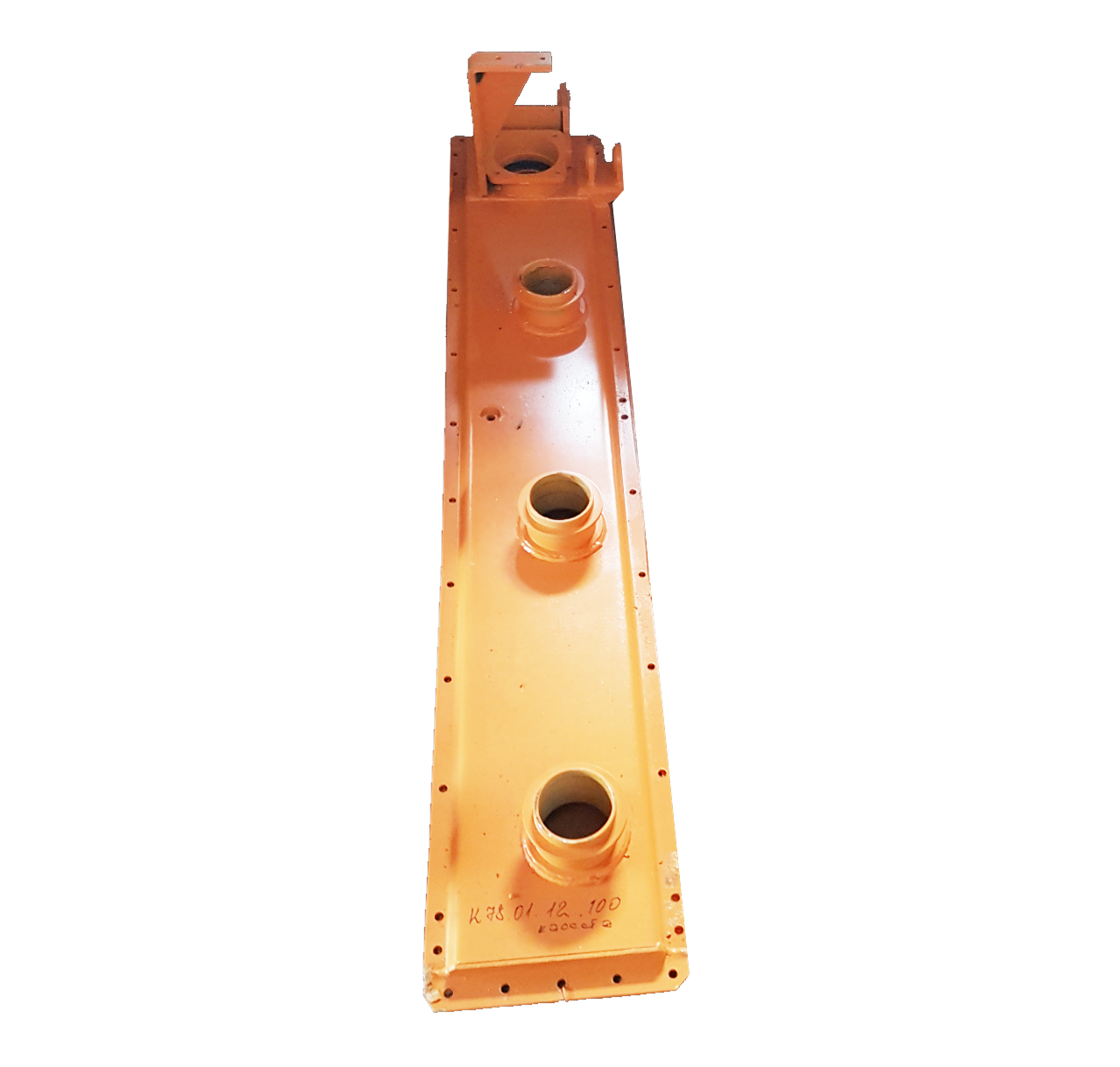

Кассета 33АП.К-78М.01.12.000 является базовым узлом режущего аппарата косилки К-78М. Конструкция собирается из следующих элементов:
Основные элементы:
Каркас (33АП.К-78М.01.12.110-А) — основа кассеты
Панель нижняя (33АП.К-78М.01.12.130) — нижняя часть
Днище (33АП.К-78М.01.12.200) — защитный элемент
Кронштейн (33АП.К-78М.01.12.011) — для крепления узлов
Прокладки (33АП.К-78М.01.12.020, АС-5.00.00.024) — уплотнительные элементы
Лыжи (АС-5.00.00.009) — 3 шт.
Секторы (АС-5.00.00.010) — 3 шт.
Пластины (АС-5.00.00.015) — 5 шт.
Планки (АС-5.00.00.019) — 3 шт.
Крепежные элементы (в комплекте):
Болты М10×40 (6 шт.), М10×30 (29 шт.)
Винты М8×25 (6 шт.), М8×20 (14 шт.), М12×20 (3 шт.)
Гайки М8 (6 шт.), М10 (35 шт.), М12 (3 шт.)
Шайбы 8.65 (6 шт.), 10.65 (70 шт.), 12.65 (3 шт.), 10 ГОСТ 11371 (70 шт.), 16 ГОСТ 11371 (1 шт.)
Поставляется в собранном виде, полностью укомплектована для установки на косилку К-78М.
| Наименование | Значение |
|---|---|
| Артикул | 33АП.К-78М.01.12.000 |
| Наименование | Кассета (узел в сборе) |
| Применяемость | Косилка К-78М |
| Узел | Режущий аппарат |
