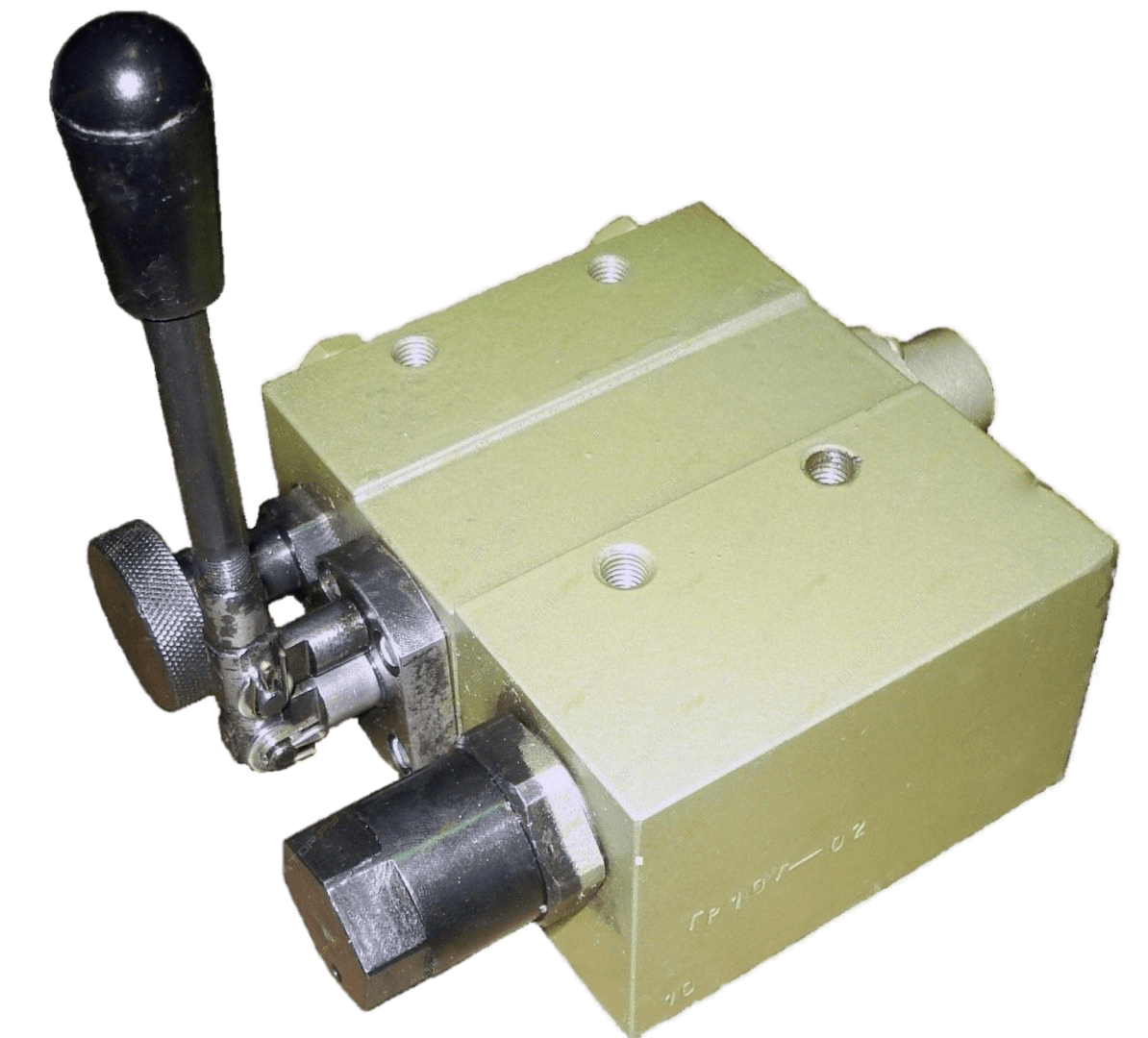

Гидроблок механический ГБПР-01

Описание

Гидравлический блок управления ГБПР-01 (гидроблок) предназначен для управления рабочим оборудованием системы пескоразбрасывателей (ПМ-6, ПМ-9 и др.)

В качестве рабочей жидкости следует применять минеральные масла кинематической вязкостью от 10 до 400 мм2/с (сСт).

Температура окружающей среды от –400 до +450С.

Рекомендуемые марки масел:

-   зимой: ВМГЗ ТУ 38.101479; АУ ОСТ 38.01.412;

-   летом:И-30А ГОСТ20799;МГЕ-46В ТУ38.001 347.

Гидроблок конструктивно состоят из трех основных секций:

- предохранительно-разгрузочной, содержащей регулируемый по давлению гидроклапан с гидролинией, обеспечивающей разгрузку гидросистеиы от давления в режиме выключения рабочих органов гидросистемой;

- трехпозиционной секции с фиксацией рукояти управления в трех рабочих положениях («Подъем», «Нейтраль», «Плавающее»);

- секция регуляторов расхода обеспечивает регулируемую подачу масла  в два рабочих органов пескоразбрасывателя (гидролиния «А2» - привод транспортера, гидролиния «В2» - гидромотор привода тарелок ). Регулирование потоков масла обеспечивается независимо от давлений в гидросистеме, возникающих при рабочих нагрузках, что обеспечивает постоянство режимов работы органов машины.

Меры безопасности

Эксплуатацию гидроблока  производить в строгом соответствии с ГОСТ 12.2.040, ГОСТ 12.2.086.

Перед разборкой гидросистемы необходимо отключить все энергоисточники и принять меры против случайного их включения.

При обнаружении течи или каких-либо отклонений от нормальной работы следует немедленно отключить гидросистему от энергопитания.

ЗАПРЕЩАЕТСЯ:

-эксплуатация гидроблока на режимах с параметрами, превышающими значения установленные нормативной документацией.

- разборка гидросистемы, находящейся под давлением;

- затяжка крепежных деталей и соединений гидросистемы, находящейся под давлением;

- отбор рабочей жидкости на линиях, ведущих к манометрам;

- приближение к месту образования течи гидросистемы под давлением

Хранение и транспортирование

- При транспортировании должна быть обеспечена сохранность изделия.

- Гидроблок должен храниться в соответствии с требованиями ГОСТ 15108 на складах грузоотправителя и грузополучателя.

- Категория условий хранения –2С по ГОСТ15150.

Гарантии изготовителя:

- Изготовитель гарантирует соответствие гидроблока требованиям технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

- Гарантийный срок эксплуатации – 24 месяца со дня ввода гидроблока в эксплуатацию.

- Гарантийный срок эксплуатации гидроблока, предназначенных для экспорта – 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента проследования через Государственную границу Республики Беларусь.

- Гарантийный срок хранения гидроблока – 6 месяцев со дня изготовления.
