Описание

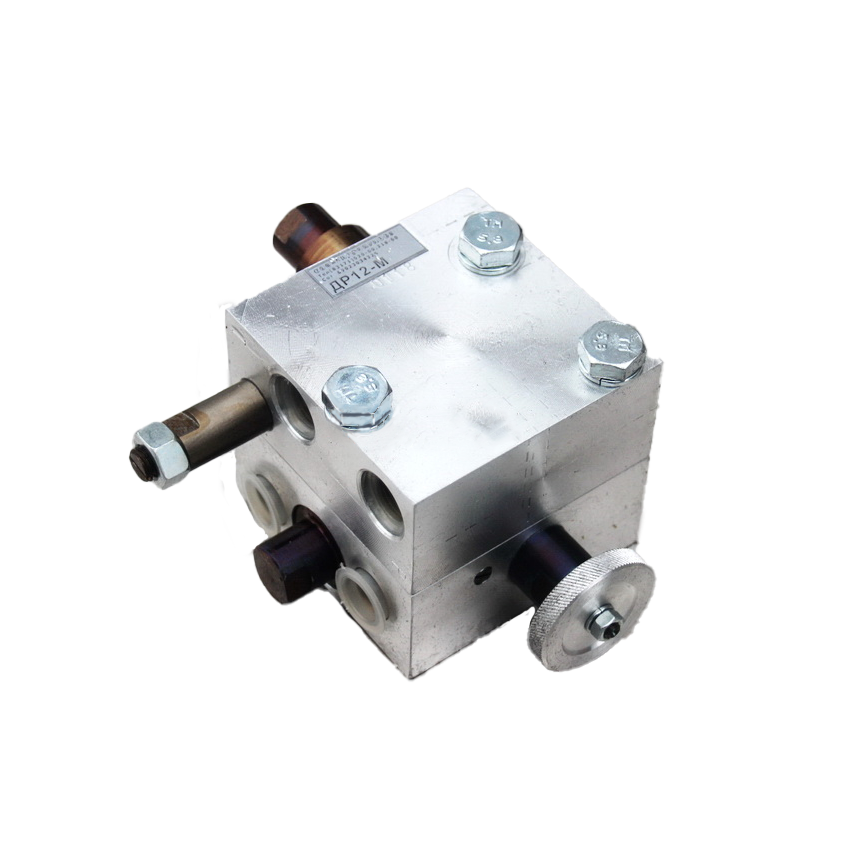

ДР12М (делитель расхода) разработан для коммунальной машины для управления приводом посыпки дорожного полотна. ДР-12М позволяет уменьшить применение гидронасосов в схеме управления до одного. Привод пескоразбрасывателя подсоединяется к каналу В, привод транспортера к каналу А. Слив с гидродвигателей пескоразбрасывателя и транспортера направляется напрямую в бак, минуя делитель. При наличии на машине других гидравлических приводов магистраль подачи «Р» ДР-12М можно соединять с полостным отводом с одной из секций имеющегося распределителя.
Состав:
К2 - клапан переливной; К - клапан предохранительный; КУ - канал управления; К1 - клапан делителя; ДР-ДР1 - дроссель регулятора (переменный); Д - дроссель.
Применяемость:
Пескоразбрасыватели ПМ-6, ПМ-9, ПП-1, МКДС-9, МКДС-7, МКДС-4, Ярославич ПРС, ПРК и др.
Комплектация
Технические характеристики
Номинальный суммарный расход
|
80 л/мин. (регулируется)
|
Номинальный перепад давления на клапане К2
|
0,8 МПа
|
Перепад давления на клапане К1
|
0,6 МПа
|
Диапазон регулирования предохранительного клапана К
|
5...25 МПа
|
